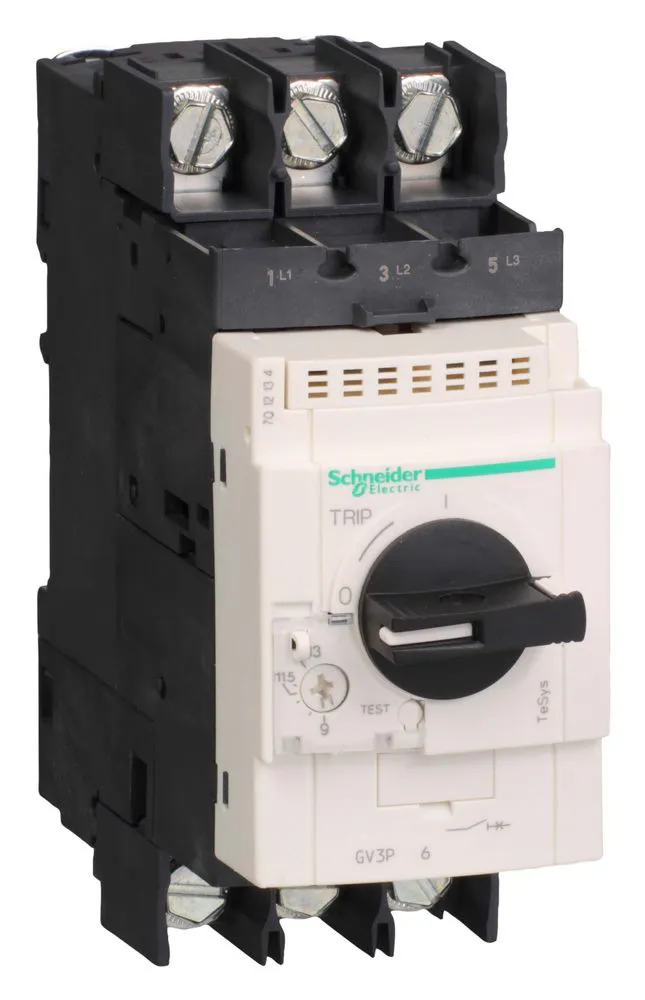

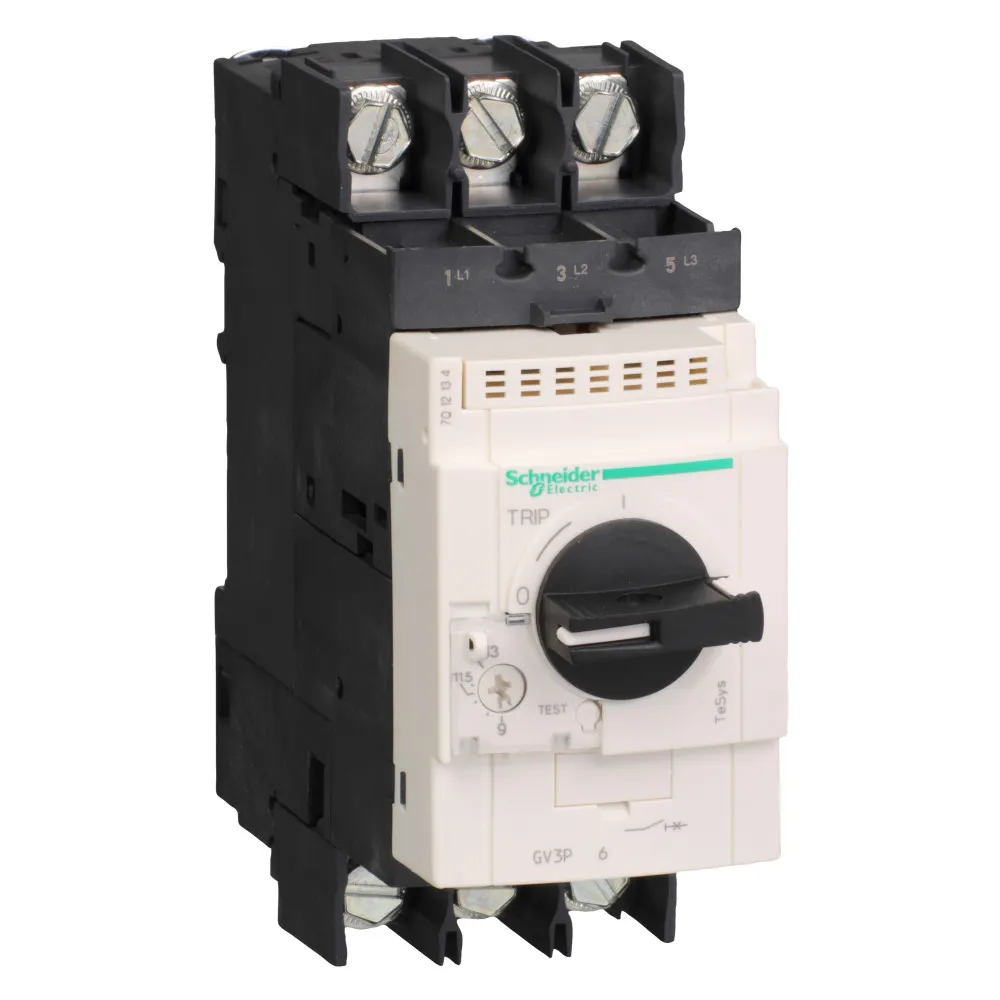

GV3 АВТ. ВЫКЛ С КОМБ. РАСЦЕП 32 A - GV3P326
Артикул:
GV3P326
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Соответствие требованиям по изоляции
- Да в соответствии с IEC 60947-1
- Максимальная частота коммутации
- 25 цикл/ч
- Тип продукта
- выключатель
- Межполюсный шаг
- 17.5 мм без расширителей полюсов
- Способ установки
- 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws)
- Краткое название устройства
- GV3P
- Температура окружающей среды при хранении
- -40-80 °C
- Серия продукта
- TeSys GV3
- Номинальный ток расцепителя
- 23-32 А
- Степень защиты ik
- IK09
- Технология расцепителя
- термомагнитный
- Сертификаты
- IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL ABS
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с IEC 60947-2
- Электрическая износостойкость
- 50000 циклы для AC-3 в 440 V In
- Степень защиты ip
- IP20 в соответствии с IEC 60529
- Соединения – клеммы
- клеммы с кольцевыми наконечниками 6 мм шины 6 x 13,5 мм
- Рабочая температура окружающей среды
- -20-60 °C
- Директива ec rohs
- Соответствует
- Профиль кругооборота
- N/A
- Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Статус устойчивого продукта
- Грин Премиум продукция
- Экологическая отчетнсть
- ENVPEP060901EN
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Серия
- TeSys
- Тип привода
- поворотная ручка
- Ток срабатывания электромагнитного расцепителя
- 448-448 А
- [icu] номинальная предельная наибольшая отключающая способность (на к.з.)
- 100 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Чувствительность к обрыву фазы
- Да в соответствии с IEC 60947-4-1
- Прямой разъем
- без
- Стандартное применение
- непрерывная в соответствии с IEC 60947-4-1
- Мощность двигателя, квт
- 15-15 кВт в 400/415 V переменный ток 50/60 Гц 18.5-18.5 кВт в 500 V переменный ток 50/60 Гц 22-22 кВт в 690 V переменный ток 50/60 Гц
- Мощность, рассеиваемая одним полюсом
- 8 Вт
- Категория применения
- AC-3 в соответствии с IEC 60947-4-1 категория А в соответствии с IEC 60947-2
- Защитное исполнение
- TH
- [ith] условный тепловой ток на открытом воздухе
- 32 А в соответствии с IEC 60947-4-1
- Рабочее положение
- любое положение
- Тип сети
- переменный ток
- Механическая износостойкость
- 50000 циклы
- Отключающая способность
- 100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 кА Icu в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА Icu в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 12 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Область применения
- двигатель
- Рабочая высота
- 3000 м
- Частота сети
- 50/60 Гц в соответствии с IEC 60947-4-1
- Момент затяжки
- 6 Н-м в шины M6 6 Н-м в клеммы с кольцевыми наконечниками M6
- Огнестойкость
- 960 °C в соответствии с IEC 60695-2-1
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Стандарты
- EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
- Код совместимости
- GV3P
- [in] номинальный ток
- 32 А
- [ui] номинальное напряжение изоляции
- 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
- [ue] номинальное рабочее напряжение
- 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Описание полюсов
- 3P
- Наименование продукта
- TeSys GV3
Описание
GV3 АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 32A С ЗАЖИМАМИ ПОД КОЛЬЦЕВОЙ НАКОНЕЧНИК. диапазон: TeSys - наименование изделия: TeSys GV3 - краткое название устройства: GV3P - тип устройства или его аксессуаров: автоматический выключатель - область применения: двигатель. Преимущества: Надежное и безопасное подключение на долгое время, Гибкость применения благодаря дополнительным блокам, общим для серий GV2_GV3 на токи от 0 до 65 А, Повышенная компактность: ширина всего 55 мм, Простота и безопасность затяжки зажимов с помощью четырехмиллиметрового ключа Allen, Удобство монтажа на DIN_рейке благодаря двухпозиционному фиксатору, Эстетичный внешний вид кабельных соединений и экономия места благодаря кабельному вводу для подключения вторичных цепей, Новая запатентованная технология присоединения EverLink* обеспечивает постоянное качество зажима кабелей, Даже в случае текучести* проводников сила сжатия кабелей остаётся неизменной благодаря действию пружины силового соединителя.. применения: - Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.. *Запатентовано Schneider Electric..
